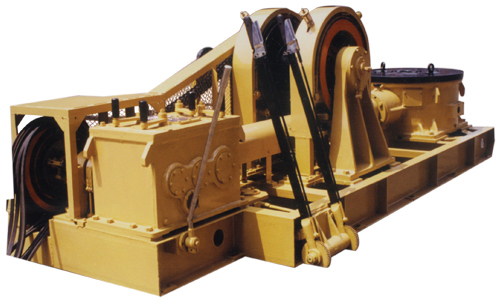

◆ TSJ600/520型钻机
产品介绍：
该钻机采用机械传动、转盘式结构，具有结构简单、传动可靠、操作安全、便于维修保养等特点。同时该机装有锚头轮机构用于拧卸钻具，不再采用靠垫叉拧卸钻具的方法。
用途：
主要应用于600米以内水井工程施工或小口径桩孔等工程施工。也可用于地质、矿井建设等其它工程钻孔。
技术参数：
|
钻进深度（φ89mm钻杆） （m）
|
600
|
|
主动钻杆规格 （mm）
|
108×108×9000
|
|
转盘通径 （mm）
|
φ520
|
|
钻盘转速
|
正 （r/min）
|
39 57 84
|
|
反 （r/min）
|
47
|
|
转盘输出扭矩 （kN.m）
|
11
|
|
钢丝绳直径 （mm）
|
18.5
|
|
卷扬机单绳最大提升力 （kN）
|
40
|
|
卷扬机二层绳速 (m/s)
|
1.2 1.8 2.6
|
|
离合器输入转速 （r/min）
|
707
|
|
可配备动力
|
电动机型号、功率
|
Y225M-4
|
45
|
|
柴油机型号、功率
|
4135N-1-SM
|
58.8
|
|
皮带型号（GB11544-89）
|
C5004--5根
|
|
游动系统
|
2×3
|
|
外形尺寸 （mm）
|
3920×1572×1270
|
|
主机重量 （Kg）
|
4200
|
